Cisco controller 5508 WLC 기본 설정

Black hawke 2023. 8. 3. 13:38
728x90
반응형

스코 무선 컨트롤러(WLC:Wireless Controller) 5508 GUI 설정을 알아 보겠습니다.

. Cisco 5500series WLC는 동일 설정

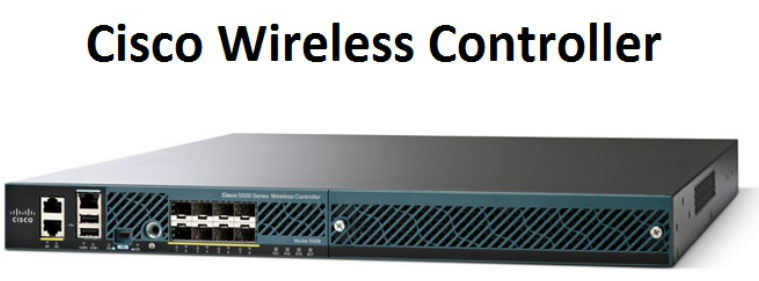

Cisco WLC ,이미지 출처: https://techiereader.com/

Cisco Controller 5508 WLC  GUI에서 기본 설정

1. Controller GUI 에서 Serial number ,Model 등을 확인 한다.

  확인방법 :  WLC에 Login 후 메뉴 Controller - Inventory

GUI에서 Controller - Inventory

2.라이센스 업그래이드 ( License Upgrade)

 확인방법 : 메뉴 Management  - Software Activation - License

License 확인

Max Count 확인하여 라이센스 업그래이드 필요여부 확인

확인방법 : 메뉴 Management  - Software Activation - License usage

License count  확인

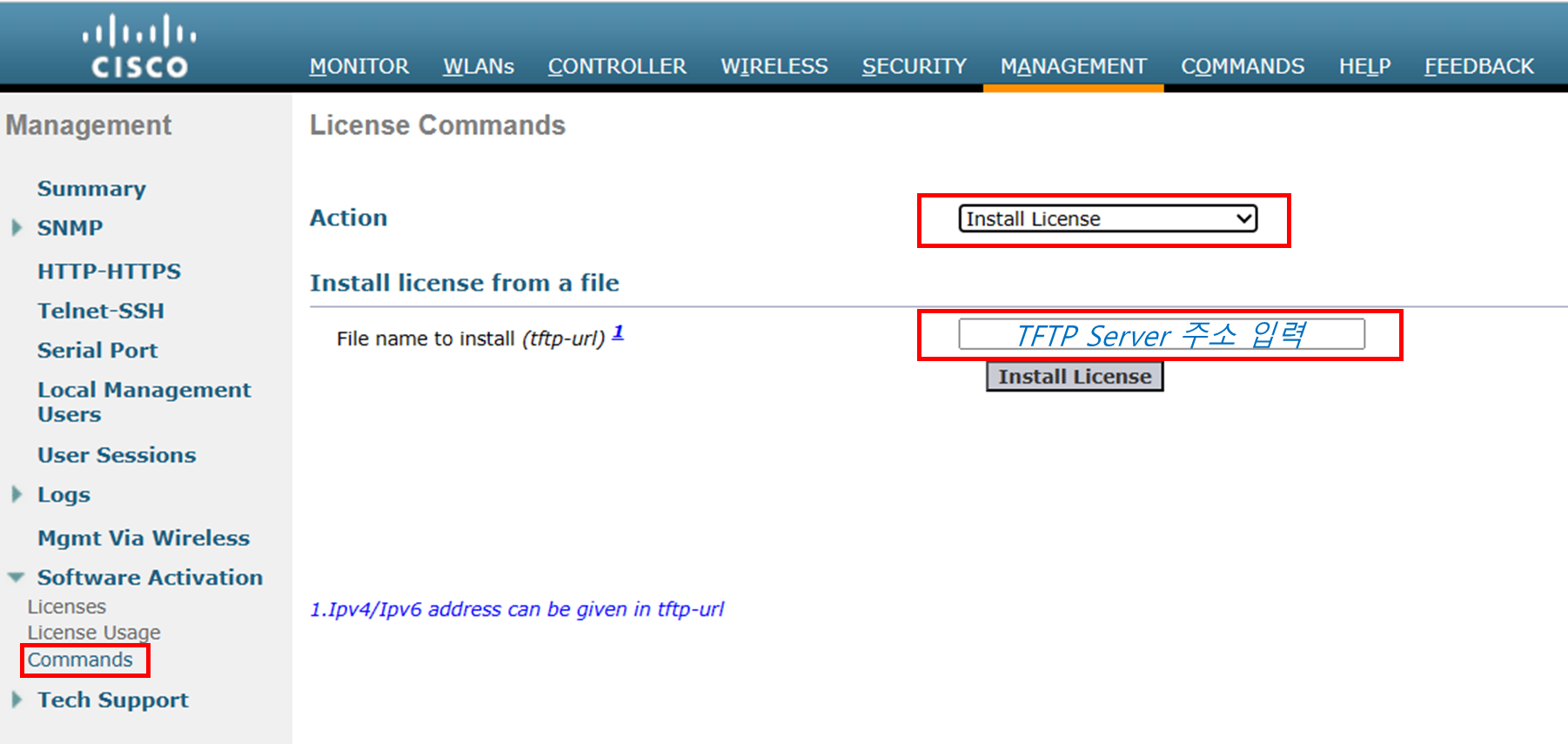

Licese Upgrade 방법

메뉴 Management  - Software Activation - Command - Install License

(TFTP 서버에 업그래이드 파일 및 연결 상태에서 진행)

라이센스 업그래이드(Install license)

3. 소프트웨어 업그래이드(Software Upgrade)

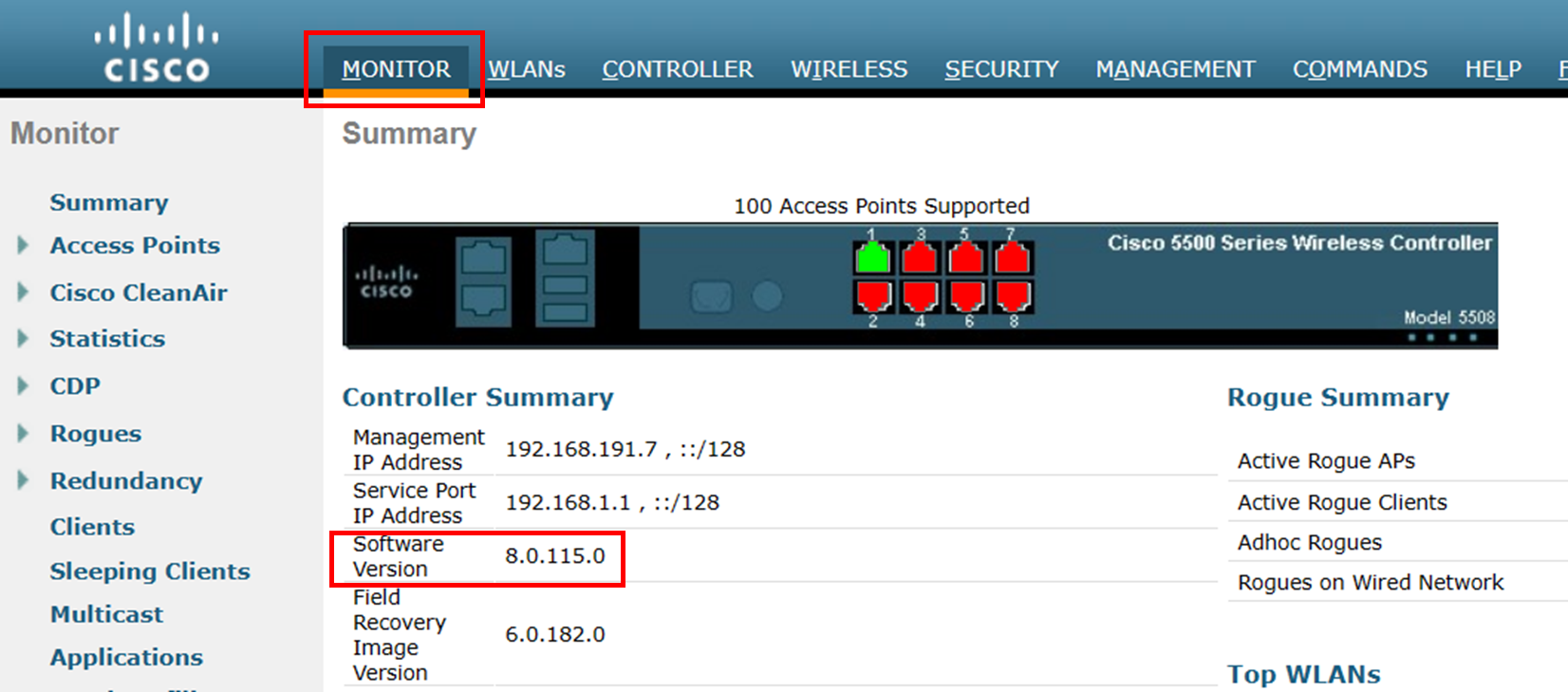

 메뉴 Monitor에서 현재 소프트웨어 버젼을 확인 한다.

소프트웨어 버젼 확인

업그래이드 진행 방법

WLC Login - Commands - Download File - TFTP Server IP - Filename - Download - Save Configuration (Reboot 필요)

(TFTP 서버에 업그래이드 파일 및 연결 상태에서 진행)

Software 업그래이드

4. 802.11a/n/an Interface 802.11b/g/n 활성화(Enable 802.11 a/n/an Interface)

메뉴 Wireless - 802.11a/n/an - network - General check (802.11b/g/n 도 동일하게 체크 해준다)

802.11a/n/an 인터페이스 활성화

 802.11b/g/n 활성화(Enable 802.11 b/g/n Interface)

메뉴 Wireless - 802.11b/g/n - network - General check

802.11b/g/n 인터페이스 활성화

5. 국가 코드 선택

Wireless - All APs - 연결된 AP 선택 - advance - Country code (국가별 선택)

(AP의 모델이 국가별로 다르다면 각각의 AP에 해당 국가 코드를 선택 해줘야 한다.)

각 AP에 국가 코드를 선택 한다.

6. Lightweight(컨트롤러 연동 형)  AP 기본 설정

 AP 초기 세팅

  . Ap#capwap ap ip address <IP_address> < subnet_mask>

  . Ap#capwap ap ip default-gateway  <IP_address >

  . Ap#capwap ap controller ip address  <IP_address >



** WLC 연동 후에는 소프트웨어 자동 업그래이드 , Hostname 및 HA 설정 가능

** WLC에서 Join이 안될때는 admin status를 enable 해 주면  된다.







WLC 5500시리즈 컨트롤러 기본 설정에 대해 알아 봤습니다.

HA 연결, Redendancy 등등의 설정 관련은 나중에 따라 작성 하도록 하겠습니다.:))
